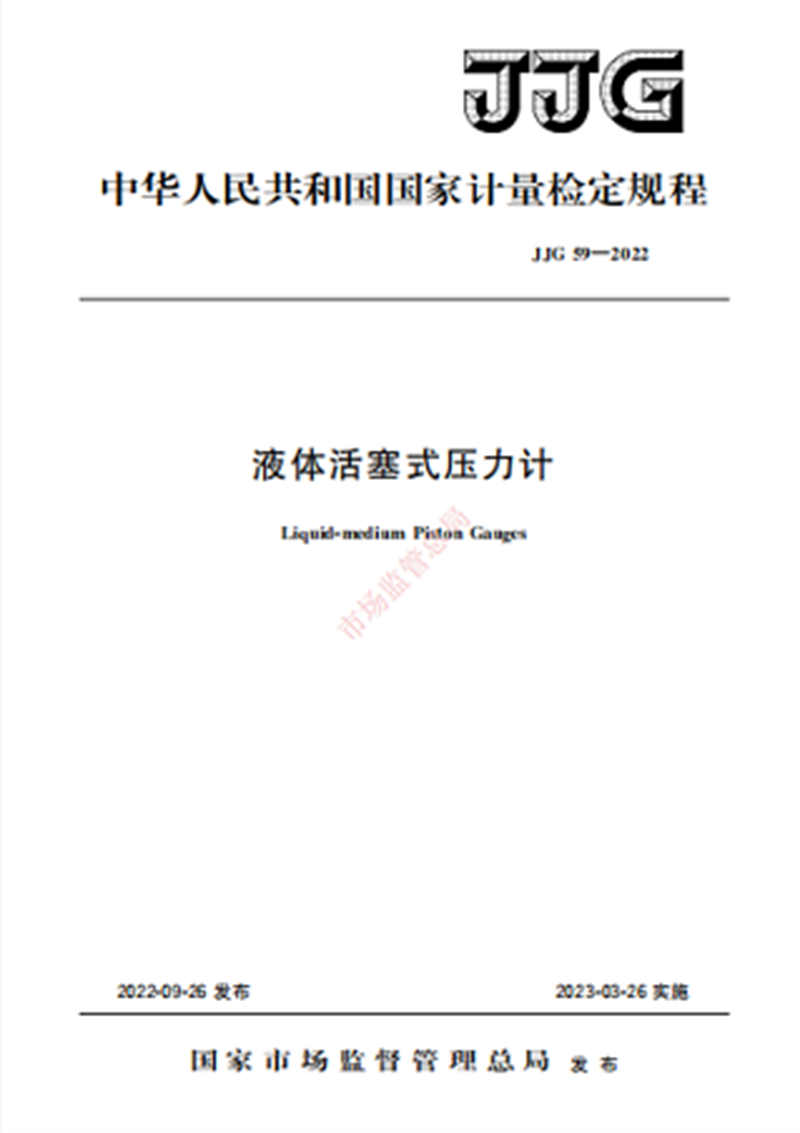

關于《液體活塞式壓力計》2023年版新規程的變化，你想知道的都在這里！
所測液體活塞式壓力計范圍界定：工作介質為癸二酸二（2-乙基己基）酯或變壓器油與航空煤油的混合油，活塞系統壓力形變系數為常數。
活塞有效面積：在活塞式壓力計正常工作的狀態下，活塞所受豎直向下的力與活塞底部的壓力之比。在壓力量值復現或溯源時確定其量值（在本規程和壓力計量領域，壓力指物理學中的壓強）。
零壓活塞有效面積（A0）：在參考溫度（20℃）下，活塞有效面積在零壓力下的極限。
在測量壓力p和參考溫度（20℃）下，壓力計的活塞有效面積，通常用Ap表示。
壓力形變系數：描述活塞有效面積Ap隨測量壓力p線性變化的參數，即單位壓力變化對應的Ap的相對變化量（用λ表示；單位：MPa-1或Pa-1）
壓力計使用的法定計量單位為Pa、kPa、MPa等。
對測量范圍和準確度等級的規定

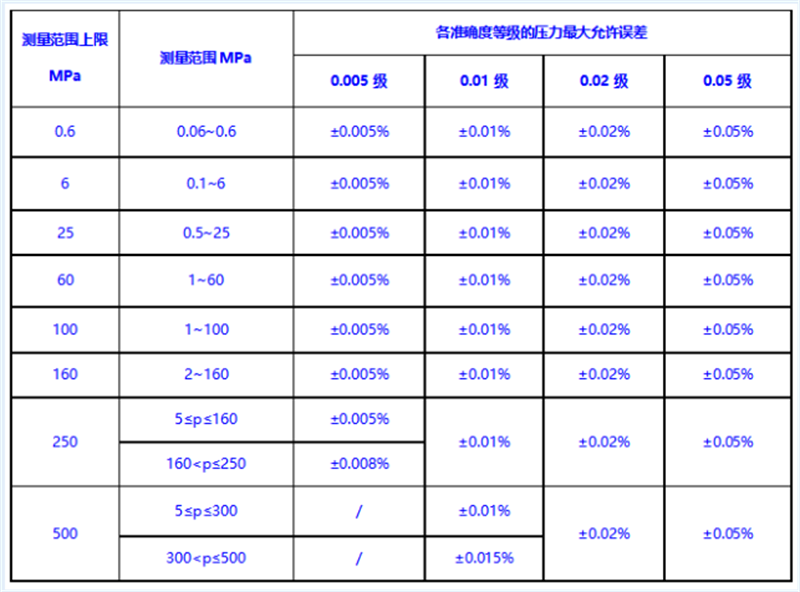

重新規定測量范圍和準確度等級，將高壓活塞壓力計的最大允許誤差分段。
對活塞有效面積檢定結果限定的規定
以活塞有效面積的實驗標準差和線性回歸標準差來限定有效面積的檢定結果。
測量范圍上限為0.6MPa和6MPa的壓力計，活塞有效面積的實驗標準差應符合表2的規定；
測量范圍上限為25MPa及以上的壓力計，活塞有效面積的線性回歸標準差應符合表2的規定。
表2 活塞有效面積的實驗標準差或線性回歸標準差
對壓力形變系數的檢定規定
對于測量范圍上限為0.6MPa和6MPa的壓力計，Ap=A0，不需要實測壓力形變系數。
測量范圍上限為25MPa及以上的壓力計，應在有效面積檢定后計算被檢壓力計的壓力形變系數。
對專用砝碼的規定
對專用砝碼質量部分的描述進行了完善；調整了0.01級活塞壓力計專用砝碼質量的要求；對平衡用小砝碼的要求做出了規定。

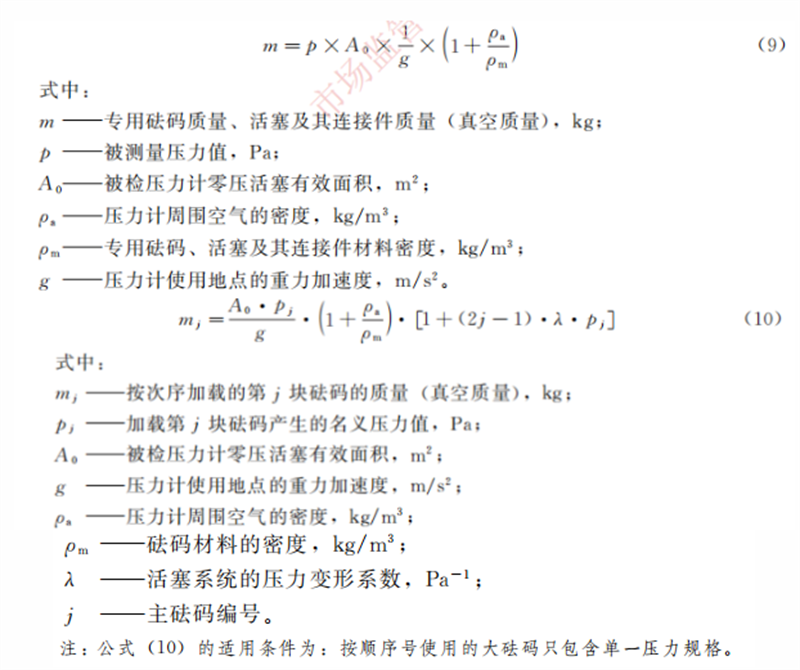

調整的內容：測量范圍上限為25MPa及以上的壓力計，若配套的專用砝碼是標稱壓力值的，則按順序號使用的大砝碼質量按公式（10）計算，活塞及其連接零件和不按順序使用的砝碼質量按公式（9）計算。
增加的內容：檢定時須明確砝碼的真空中質量與折算質量，如果無法得到專用砝碼（包括活塞及連接件）的密度和真空中質量，公式2、3、6、7、9、10（公式略）中的質量和密度可分別用折算質量和“約定密度”8000kg/m3代替。

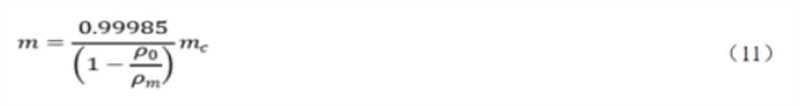

注：折算質量值mc與真空中質量值m的關系式見公式（11）：
2007版規程規定的0.01級專用砝碼質量最大允許誤差為±0.003%，新規程變更為±0.002%。(2022版中對活塞及其連接件質量作了和專用砝碼質量最大允許誤差同樣的規定，2007版中只有專用砝碼質量要求。
2022年版規程對平衡用小砝碼的要求細化為F1等級、F2等級或M1等級克組、毫克組，2007版為克組、毫克組。
對活塞轉動延續時間檢定的規定
檢定活塞轉動延續時間時，應該使用與壓力計實際使用情況一致的砝碼，不能使用特制的砝碼。
在制造廠注明的測量范圍下限壓力進行檢定。
在活塞上加放能產生相應壓力的專用砝碼，該砝碼應與實際使用情況一致，不能使用特制的砝碼進行轉動延續時間的檢定。用校驗器造壓使活塞處于工作位置，并以(20±1) r/10 s的轉動速度順時針?lè)较蜣D(zhuǎn)動，進行活塞轉動延續時間的檢定?；钊D(zhuǎn)動延續時間檢定3次，取其平均值。
對活塞下降速度的規定

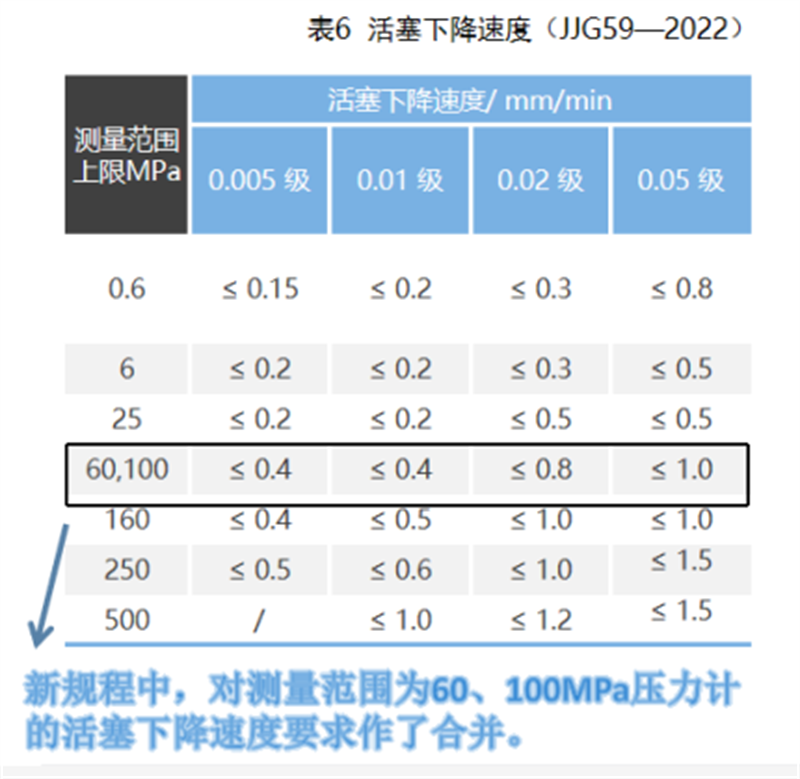

活塞下降速度的要求不區分“新制造”與“使用中”，作統一規定并進行相應調整。
對鑒別閾檢定的規定
鑒別閾檢定在檢定活塞有效面積過程中，起始平衡點進行。
當壓力平衡后，在被檢壓力計上加放的能破壞兩活塞平衡的最小砝碼，該砝碼質量值為該壓力計的鑒別閾。

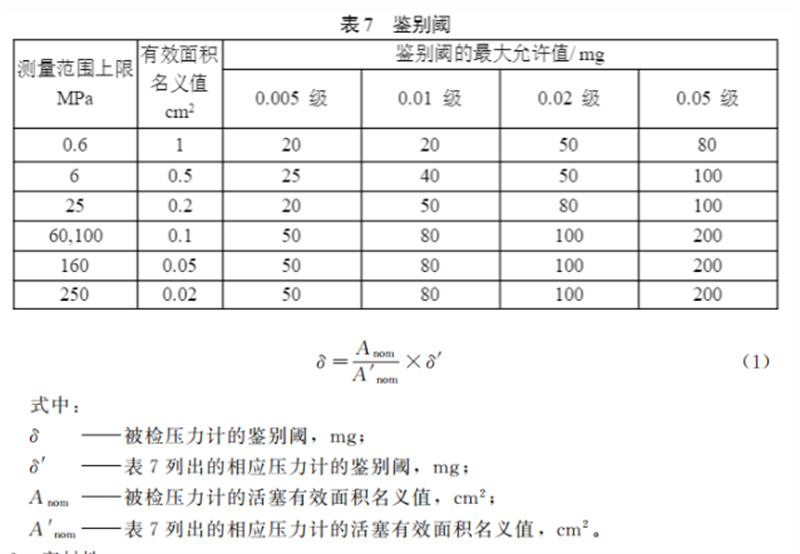

壓力計的鑒別閾應不超過表7的規定，壓力計的有效面積名義值與表7不同的，根據公式(1)計算其鑒別閾的最大允許值。
新規程對活塞有效面積檢定的規定
1.規定起始平衡點。

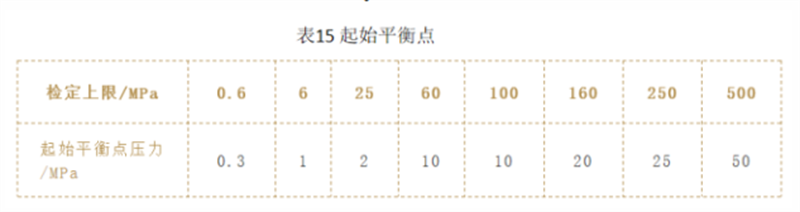

確定起始平衡點，起始平衡點壓力值p0根據檢定的壓力上限。
2.起始平衡法的計算公式（略）
對活塞有效面積周期變化的規定
應分別計算被檢壓力計零壓活塞有效面積A0和測量范圍上限活塞有效面積Ap，max的周期變化。

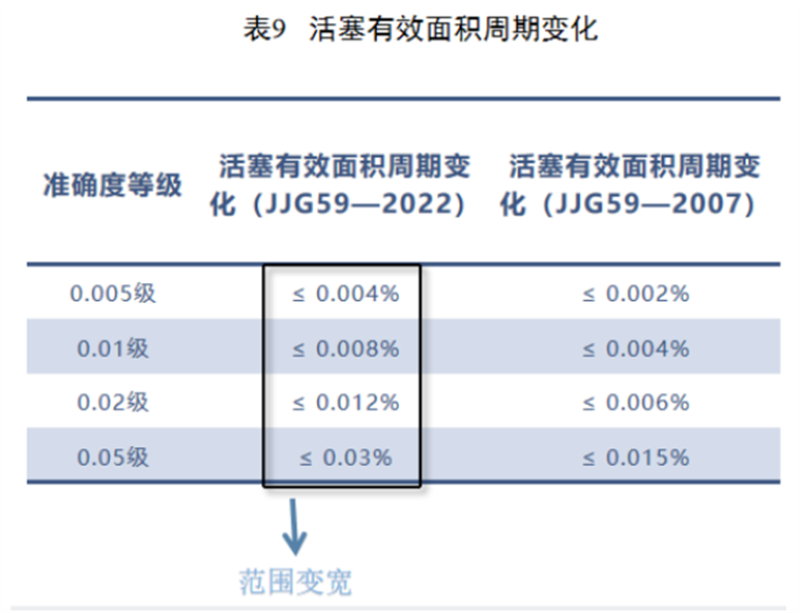

放寬了周期變化的要求，見表9。
對重力加速度實測的規定
對產品標記及其他規定
標記添加
新制造的壓力計，活塞及其連接件（和/或承重盤）的平均密度、每塊專用砝碼的密度應由制造廠在出廠證書中給出。
關于活塞式壓力計活塞轉動延續時間的規定：將60、100、160MPa測量范圍下限的專用砝碼外徑范圍從≤290mm調整為≤260mm；將250、500MPa測量范圍下限的專用砝碼外徑范圍從≤340mm調整為≤290mm。
壓力計的檢定項目中，承重盤和專用砝碼由原來的使用中可不檢定調整為應檢定；活塞有效面積、活塞及其連接件質量和專用砝碼質量、鑒別閾由原來的使用中應檢定變更為可不檢定。
關于檢定用主標準器，規定了0.005級的壓力計由國家壓力基準檢定。0.01級和0.02級的壓力計由0.005級壓力計檢定，0.05級的壓力計由0.02級或更高等級的壓力計檢定。
對0.01級及以下等級壓力計檢定可選用的主標準器的測量范圍上限進行了調整。
對工作介質的規定。測量范圍上限為25 MPa及以上的壓力計使用癸二酸二（2-乙基己基）酯，測量范圍上限為0.6 MPa和6 MPa的壓力計，使用變壓器油與航空煤油的混合油。
將0.005級活塞式壓力計檢定環境溫度從(20±0.2) ℃變更為(20±0.5) ℃。
附錄添加了《通過線性回歸方法計算活塞有效面積A0和壓力形變系數λ》《活塞有效面積檢定的直接平衡法》相關內容，對《活塞式壓力計檢定記錄格式》《檢定證書/檢定結果通知書內頁信息及格式》部分內容作了調整。
